उत्पत्ति के प्लेस:
मूल
ब्रांड नाम:
TI
मॉडल संख्या:
एलएमवी324एम
संपर्क करें

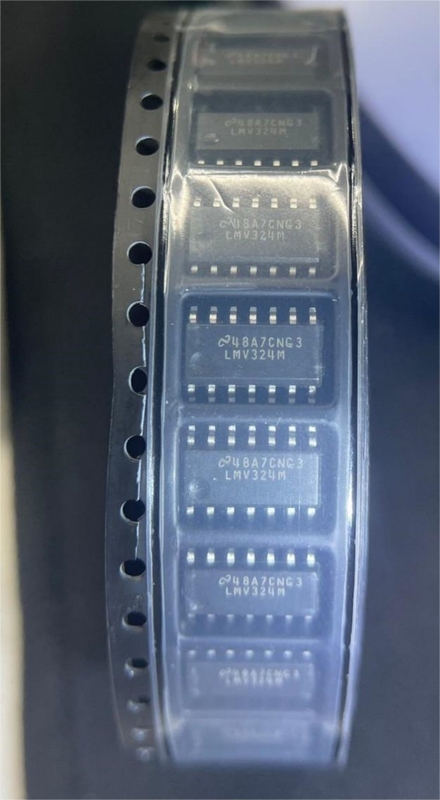

LMV324M एक लो-वोल्टेज डिफरेंशियल ऑपरेशनल एम्पलीफायर है जिसमें चार स्वतंत्र ऑपरेशनल एम्पलीफायर हैं।यह सिंगल पॉवर सप्लाई सिस्टम के लिए उपयुक्त है और 2.7V से 5.5V तक के पावर वोल्टेज पर काम कर सकता है।LMV324M में कम बिजली की खपत, कम इनपुट बायस करंट, कम शोर, कम इनपुट ऑफसेट वोल्टेज और उच्च गेन-बैंडविड्थ उत्पाद की विशेषताएं हैं, और इसका व्यापक रूप से बिजली प्रबंधन, बैटरी बिजली की आपूर्ति, सिग्नल कंडीशनिंग, फ़िल्टरिंग, इंस्ट्रूमेंट एम्पलीफायर और अन्य क्षेत्रों में उपयोग किया जाता है। .
LMV324M के मुख्य पैरामीटर:
बिजली आपूर्ति वोल्टेज रेंज: 2.7V से 5.5V
कार्य तापमान सीमा: -40 ℃ से + 125 ℃
पैकेजिंग प्रकार: SOIC, MSOP, TSSOP
लो इनपुट बायस करंट: 10nA
कम इनपुट ऑफ़सेट वोल्टेज: 3mV
उच्च लाभ-बैंडविड्थ उत्पाद: 1 मेगाहर्ट्ज
कम बिजली की खपत: 0.65mA/एम्पलीफायर
ओपन सर्किट गेन: 100dB
इनपुट वोल्टेज रेंज: -0.3V से Vcc+0.3V
अधिभार संरक्षण: ± 16 वी
वर्तमान आउटपुट: 25mA
एलएमवी 324 एम का आवेदन:
ऊर्जा प्रबंधन
बैटरी पावर्ड
संकेत अनुकूलन
तरंग फ़िल्टरिंग
साधन प्रवर्धक
तापमान माप
ऑप्टिकल पहचान
स्पर्श नियंत्रण
ऑडियो एंप्लिफायर
सेंसर इंटरफ़ेस।
| उत्पाद तकनीकी विनिर्देश | |
| यूरोपीय संघ RoHS | अनुरूप नहीं |
| ईसीसीएन (यूएस) | EAR99 |
| भाग की स्थिति | एनआरएनडी |
| एचटीएस | 8542.33.00.01 |
| एसवीएचसी | हाँ |
| SVHC सीमा से अधिक है | हाँ |
| ऑटोमोटिव | नहीं |
| पीपीएपी | नहीं |
| प्रकार | कम वोल्टेज एम्पलीफायर |
| निर्माता प्रकार | कम वोल्टेज एम्पलीफायर |
| प्रति चिप चैनलों की संख्या | 4 |
| रेल से रेल | रेल से रेल आउटपुट |
| प्रक्रिया प्रौद्योगिकी | बीसीएमओएस |
| उत्पादन का प्रकार | सीएमओएस |
| अधिकतम इनपुट ऑफसेट वोल्टेज (एमवी) | 7@5वी |
| न्यूनतम एकल आपूर्ति वोल्टेज (वी) | 2.7 |
| अधिकतम एकल आपूर्ति वोल्टेज (वी) | 5.5 |
| अधिकतम इनपुट ऑफ़सेट करंट (uA) | 0.05@5वी |
| विशिष्ट इनपुट पूर्वाग्रह वर्तमान (यूए) | 0.015@5वी |
| अधिकतम इनपुट बायस करंट (uA) | 0.25@5वी |
| अधिकतम आपूर्ति वर्तमान (एमए) | 0.83@5वी |
| विशिष्ट आउटपुट करंट (mA) | 60 |
| बिजली आपूर्ति प्रकार | अकेला |
| विशिष्ट स्लीव रेट (V/us) | 1@5वी |
| विशिष्ट इनपुट शोर वोल्टेज घनत्व (nV/rtHz) | 39@5वी |
| विशिष्ट वोल्टेज लाभ (डीबी) | 100 |
| विशिष्ट गैर-परिवर्तनशील इनपुट वर्तमान शोर घनत्व (pA/rtHz) | 0.21@5वी |
| न्यूनतम पीएसआरआर (डीबी) | 50 |
| न्यूनतम सीएमआरआर (डीबी) | 50 |
| न्यूनतम सीएमआरआर रेंज (डीबी) | 50 से 60 |
| विशिष्ट लाभ बैंडविड्थ उत्पाद (मेगाहर्ट्ज) | 1 |
| समर्थन बंद करो | नहीं |
| न्यूनतम ऑपरेटिंग तापमान (डिग्री सेल्सियस) | -40 |
| अधिकतम ऑपरेटिंग तापमान (डिग्री सेल्सियस) | 125 |
| प्रदायक तापमान ग्रेड | औद्योगिक |
| पैकेजिंग | नली |
| बढ़ते | माउंट सतह |
| पैकेज की ऊंचाई | 1.5 (अधिकतम) |
| पैकेज की चौड़ाई | 4 (अधिकतम) |
| पैकेज की लंबाई | 8.75 (अधिकतम) |
| पीसीबी बदल गया | 14 |
| मानक पैकेज का नाम | इसलिए |
| प्रदायक पैकेज | SOIC |
| पिन काउंट | 14 |
| लीड आकार | गुल दक्षिणपंथी |
