उत्पत्ति के प्लेस:
मूल
ब्रांड नाम:
TI
मॉडल संख्या:
एलएमवी358आईडीआर
संपर्क करें

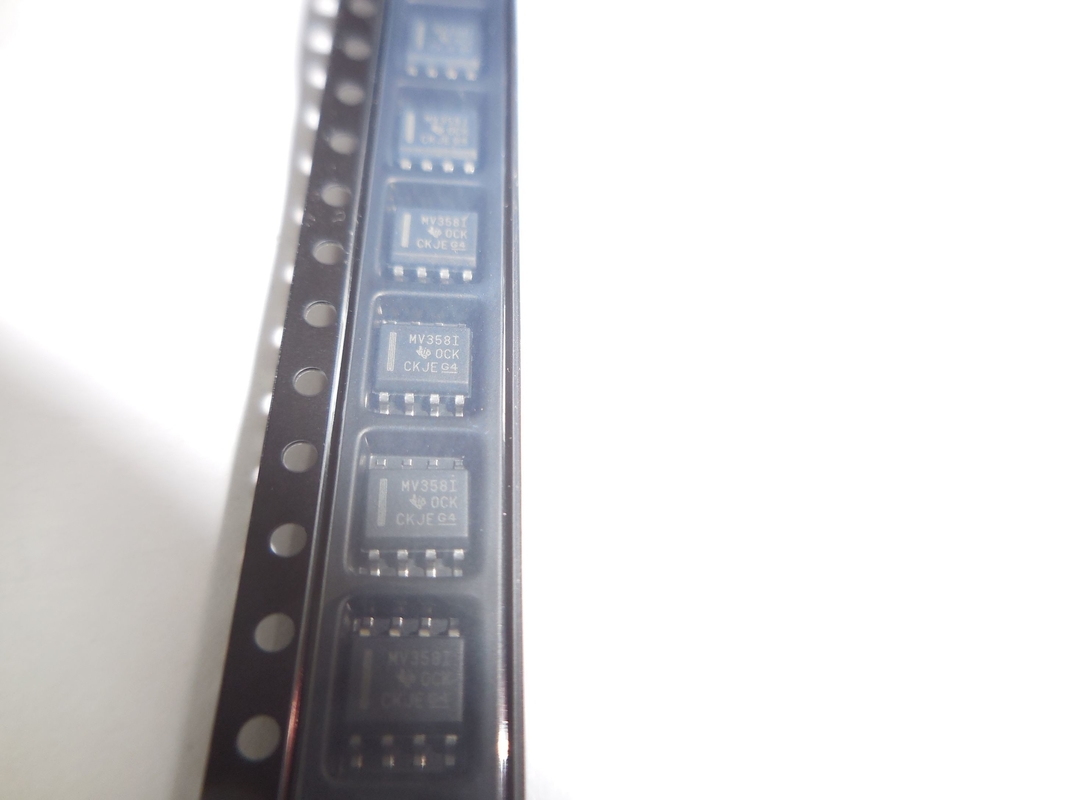

LMV358IDR टेक्सास इंस्ट्रूमेंट्स द्वारा निर्मित एक डुअल-चैनल, लो-वोल्टेज ऑपरेशनल एम्पलीफायर (op-amp) इंटीग्रेटेड सर्किट (IC) है।इसे सिंगल सप्लाई वोल्टेज के साथ संचालित करने के लिए डिज़ाइन किया गया है, जो कम इनपुट ऑफसेट वोल्टेज के साथ रेल-टू-रेल इनपुट और आउटपुट स्विंग प्रदान करता है।
अनुप्रयोग:
ऑडियो एम्पलीफायरों और preamplifiers।
सेंसर एम्पलीफायरों।
सिग्नल कंडीशनिंग सर्किट।
सक्रिय फिल्टर।
वोल्टेज नियंत्रित ऑसिलेटर्स।
विशेषताएँ:
एक पैकेज में दोहरे स्वतंत्र ऑप-एम्प्स।
वाइड इनपुट वोल्टेज रेंज: 2.7V से 5.5V।
रेल-टू-रेल इनपुट और आउटपुट स्विंग।
कम बिजली की खपत: प्रति चैनल 0.5 mA।
हाई कॉमन-मोड रिजेक्शन रेशियो (सीएमआरआर): 70 डीबी।
कम इनपुट ऑफसेट वोल्टेज: 1 एमवी।
एकता-लाभ स्थिर।
ESD सुरक्षा: 2 kV (मानव शरीर मॉडल)।
पैरामीटर्स:
इनपुट वोल्टेज रेंज: 2.7V से 5.5V।
आउटपुट वोल्टेज रेंज: 0V से VCC।
ऑपरेटिंग तापमान रेंज: -40 डिग्री सेल्सियस से 125 डिग्री सेल्सियस।
बैंडविड्थ उत्पाद प्राप्त करें: 1 मेगाहर्ट्ज।
स्लीव रेट: 0.5 V/μs।
इनपुट ऑफसेट वोल्टेज: 1 एमवी।
इनपुट ऑफसेट करंट: 10 एनए।
पैकेजिंग: SOIC-8।
| यूरोपीय संघ RoHS | अनुरूप |
| ईसीसीएन (यूएस) | EAR99 |
| भाग की स्थिति | सक्रिय |
| एचटीएस | 8542.33.00.01 |
| एसवीएचसी | हाँ |
| ऑटोमोटिव | नहीं |
| पीपीएपी | नहीं |
| प्रकार | कम वोल्टेज एम्पलीफायर |
| निर्माता प्रकार | कम वोल्टेज एम्पलीफायर |
| प्रति चिप चैनलों की संख्या | 2 |
| रेल से रेल | रेल से रेल आउटपुट |
| उत्पादन का प्रकार | सीएमओएस |
| अधिकतम इनपुट ऑफसेट वोल्टेज (एमवी) | 7@5वी |
| न्यूनतम एकल आपूर्ति वोल्टेज (वी) | 2.7 |
| अधिकतम एकल आपूर्ति वोल्टेज (वी) | 5.5 |
| अधिकतम इनपुट ऑफ़सेट करंट (uA) | 0.05@5वी |
| विशिष्ट इनपुट पूर्वाग्रह वर्तमान (यूए) | 0.015@5वी |
| अधिकतम इनपुट बायस करंट (uA) | 0.25@5वी |
| अधिकतम आपूर्ति वर्तमान (एमए) | 0.44@5वी |
| विशिष्ट आउटपुट करंट (mA) | 60 |
| बिजली आपूर्ति प्रकार | अकेला |
| विशिष्ट स्लीव रेट (V/us) | 1 @ 5 वी |
| विशिष्ट इनपुट शोर वोल्टेज घनत्व (nV/rtHz) | 39@5वी |
| विशिष्ट वोल्टेज लाभ (डीबी) | 100 |
| विशिष्ट गैर-परिवर्तनशील इनपुट वर्तमान शोर घनत्व (pA/rtHz) | 0.21@5वी |
| न्यूनतम सीएमआरआर (डीबी) | 50 |
| न्यूनतम सीएमआरआर रेंज (डीबी) | 50 से 60 |
| विशिष्ट लाभ बैंडविड्थ उत्पाद (मेगाहर्ट्ज) | 1 |
| समर्थन बंद करें | नहीं |
| न्यूनतम ऑपरेटिंग तापमान (डिग्री सेल्सियस) | -40 |
| अधिकतम ऑपरेटिंग तापमान (डिग्री सेल्सियस) | 125 |
| पैकेजिंग | टेप और रील |
| बढ़ते | माउंट सतह |
| पैकेज की ऊंचाई | 1.5 (अधिकतम) |
| पैकेज की चौड़ाई | 3.98 (अधिकतम) |
| पैकेज की लंबाई | 5 (अधिकतम) |
| पीसीबी बदल गया | 8 |
| मानक पैकेज का नाम | इसलिए |
| प्रदायक पैकेज | SOIC |
| पिन काउंट | 8 |
| लीड आकार | गुल दक्षिणपंथी |
