उत्पत्ति के प्लेस:
मूल
ब्रांड नाम:
TI
मॉडल संख्या:
एलएमवी824एमटी/एलएमवी824एमटीएक्स
संपर्क करें
MV824MTX निम्नलिखित मापदंडों के साथ एक चार तरह का ऑपरेशनल एम्पलीफायर है:
बिजली आपूर्ति वोल्टेज रेंज: 2.7V से 5.5V
आम तौर पर खुला एम्पलीफायर लाभ: 40dB से 80dB
अधिकतम आउटपुट करंट: 20mA
आम तौर पर खुला इनपुट प्रतिरोध: 1M Ω
ऑपरेटिंग तापमान रेंज: -40 डिग्री सेल्सियस से 125 डिग्री सेल्सियस
यह उपकरण ऑडियो प्रवर्धन, सेंसर और सिग्नल ट्रांसमिशन जैसे अनुप्रयोगों के लिए उपयुक्त है।LMV612MMX और LMV722MMX की तुलना में, LMV824MTX में उच्च सटीकता और अधिक एम्पलीफायर चैनल हैं।इनमें से कुछ अनुप्रयोगों और निष्कर्षों में शामिल हैं:
ऑडियो प्रवर्धन: LMV824MTX ऑडियो एम्पलीफायर डिजाइन के लिए उपयुक्त है, जिसमें ऑडियो सिस्टम के प्रदर्शन और ध्वनि की गुणवत्ता में सुधार के लिए उच्च लाभ और कम विरूपण की आवश्यकता होती है।
सेंसर सिग्नल प्रवर्धन: यह एम्पलीफायर आसान पहचान और विश्लेषण के लिए छोटे सेंसर सिग्नल को बढ़ा सकता है।इसका उपयोग एम्पलीफायर द्वारा सिग्नल आउटपुट को बढ़ाने के लिए भी किया जा सकता है।
सिग्नल ट्रांसमिशन: LMV824MTX का उपयोग सिग्नल की शक्ति और गुणवत्ता बढ़ाने के लिए एक सर्किट से दूसरे सर्किट में सिग्नल प्रसारित करने के लिए भी किया जा सकता है।यह सिग्नल ट्रांसमिशन में सिग्नल-टू-शोर अनुपात जैसी समस्याओं को हल करने में मदद कर सकता है।
औद्योगिक स्वचालन: LMV824MTX का उपयोग औद्योगिक स्वचालन में भी किया जा सकता है, जैसे तापमान, दबाव और करंट को मापना।
LMV824MTX की पैकेजिंग TSSOP-14 है, जिसका आकार 5mm x 4.4mm है, जो छोटे सर्किट बोर्डों पर अनुप्रयोगों के लिए बहुत उपयुक्त है।
| यूरोपीय संघ RoHS | सम्मत नहीं है |
| ईसीसीएन (यूएस) | EAR99 |
| भाग की स्थिति | एनआरएनडी |
| एचटीएस | 8542.33.00.01 |
| एसवीएचसी | हाँ |
| SVHC सीमा से अधिक है | हाँ |
| ऑटोमोटिव | नहीं |
| पीपीएपी | नहीं |
| प्रकार | कम वोल्टेज एम्पलीफायर |
| निर्माता प्रकार | कम वोल्टेज एम्पलीफायर |
| प्रति चिप चैनलों की संख्या | 4 |
| रेल से रेल | रेल से रेल आउटपुट |
| अधिकतम इनपुट ऑफसेट वोल्टेज (एमवी) | 3.5 @ 5 वी |
| न्यूनतम एकल आपूर्ति वोल्टेज (वी) | 2.5 |
| अधिकतम एकल आपूर्ति वोल्टेज (वी) | 5.5 |
| न्यूनतम दोहरी आपूर्ति वोल्टेज (वी) | 卤1.25 |
| अधिकतम दोहरी आपूर्ति वोल्टेज (वी) | 卤2.75 |
| अधिकतम इनपुट ऑफ़सेट करंट (uA) | 0.03@5वी |
| विशिष्ट इनपुट पूर्वाग्रह वर्तमान (यूए) | 0.04@5वी |
| अधिकतम इनपुट बायस करंट (uA) | 0.1@5वी |
| अधिकतम आपूर्ति वर्तमान (एमए) | 1.3 @ 5 वी |
| विशिष्ट आउटपुट करंट (mA) | 45 @ 5 वी |
| बिजली आपूर्ति प्रकार | एकल|दोहरी |
| विशिष्ट स्लीव रेट (V/us) | 2@5वी |
| विशिष्ट इनपुट शोर वोल्टेज घनत्व (nV/rtHz) | 24 @ 5 वी |
| इनपुट ऑफसेट वोल्टेज बहाव (यूवी/सी) | 1 (टाइप) |
| विशिष्ट वोल्टेज लाभ (डीबी) | 105 |
| विशिष्ट गैर-परिवर्तनशील इनपुट वर्तमान शोर घनत्व (pA/rtHz) | 0.25@5वी |
| न्यूनतम पीएसआरआर (डीबी) | 75 |
| न्यूनतम सीएमआरआर (डीबी) | 72 |
| न्यूनतम सीएमआरआर रेंज (डीबी) | 71 से 75 |
| विशिष्ट लाभ बैंडविड्थ उत्पाद (मेगाहर्ट्ज) | 5.6 |
| समर्थन बंद करें | नहीं |
| न्यूनतम ऑपरेटिंग तापमान (डिग्री सेल्सियस) | -40 |
| अधिकतम ऑपरेटिंग तापमान (डिग्री सेल्सियस) | 85 |

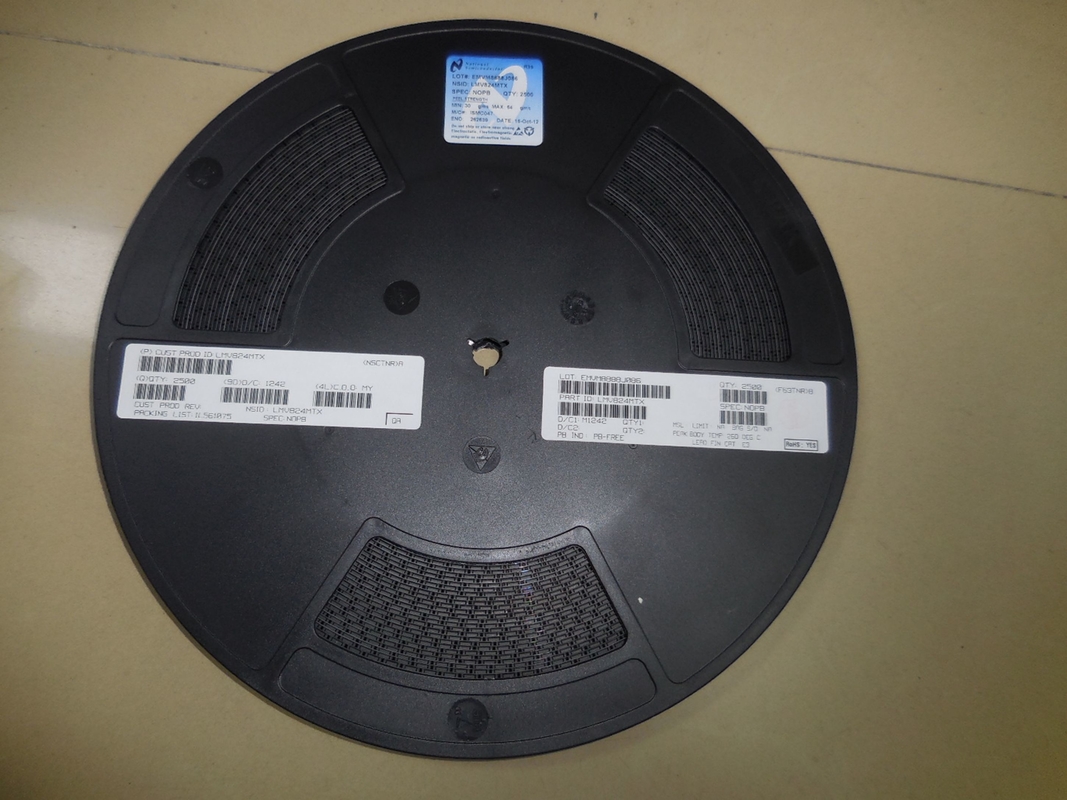

| पैकेजिंग | टेप और रील |
| बढ़ते | माउंट सतह |
| पैकेज की ऊंचाई | 1.05 (अधिकतम) |
| पैकेज की चौड़ाई | 4.5 (अधिकतम) |
| पैकेज की लंबाई | 5.1 (अधिकतम) |
| पीसीबी बदल गया | 14 |
| मानक पैकेज का नाम | शराबी |
| प्रदायक पैकेज | टीएसएसओपी |
| पिन काउंट | 14 |
| लीड आकार | गुल दक्षिणपंथी |
