उत्पत्ति के प्लेस:
मूल
ब्रांड नाम:
TI
मॉडल संख्या:
एलएमवी2011एमए/एलएमवी2011मैक्स
संपर्क करें
LMV2011MA निम्नलिखित मापदंडों के साथ एक सिंगल ट्रांजिस्टर ऑपरेशनल एम्पलीफायर है:
बिजली आपूर्ति वोल्टेज रेंज: 2.7V से 5.5V
आम तौर पर खुला एम्पलीफायर लाभ: 40dB से 80dB
अधिकतम आउटपुट करंट: 25mA
आम तौर पर खुला इनपुट प्रतिरोध: 1M Ω
ऑपरेटिंग तापमान रेंज: -40 डिग्री सेल्सियस से 125 डिग्री सेल्सियस
यह उपकरण ऑडियो प्रवर्धन, सेंसर और सिग्नल ट्रांसमिशन जैसे अनुप्रयोगों के लिए उपयुक्त है।LMV612MMX, LMV722MMX, और LMV824MTX की तुलना में, LMV2011MA की पैकेजिंग कम है और बिजली की खपत कम है।इनमें से कुछ अनुप्रयोगों और निष्कर्षों में शामिल हैं:
ऑडियो प्रवर्धन: LMV2011MA ऑडियो एम्पलीफायर डिज़ाइन के लिए उपयुक्त है जिसके लिए ऑडियो सिस्टम के प्रदर्शन और ध्वनि की गुणवत्ता में सुधार के लिए उच्च लाभ और कम विरूपण की आवश्यकता होती है।
सेंसर सिग्नल प्रवर्धन: यह एम्पलीफायर आसान पहचान और विश्लेषण के लिए छोटे सेंसर सिग्नल को बढ़ा सकता है।इसका उपयोग एम्पलीफायर द्वारा सिग्नल आउटपुट को बढ़ाने के लिए भी किया जा सकता है।
सिग्नल ट्रांसमिशन: LMV2011MA का उपयोग सिग्नल की शक्ति और गुणवत्ता को बढ़ाने के लिए एक सर्किट से दूसरे सर्किट में सिग्नल प्रसारित करने के लिए भी किया जा सकता है।यह सिग्नल ट्रांसमिशन में सिग्नल-टू-शोर अनुपात जैसी समस्याओं को हल करने में मदद कर सकता है।
कम बिजली के अनुप्रयोग: LMV2011MA की कम बिजली की खपत की विशेषताएं इसे बैटरी चालित अनुप्रयोगों के लिए बहुत उपयुक्त बनाती हैं।

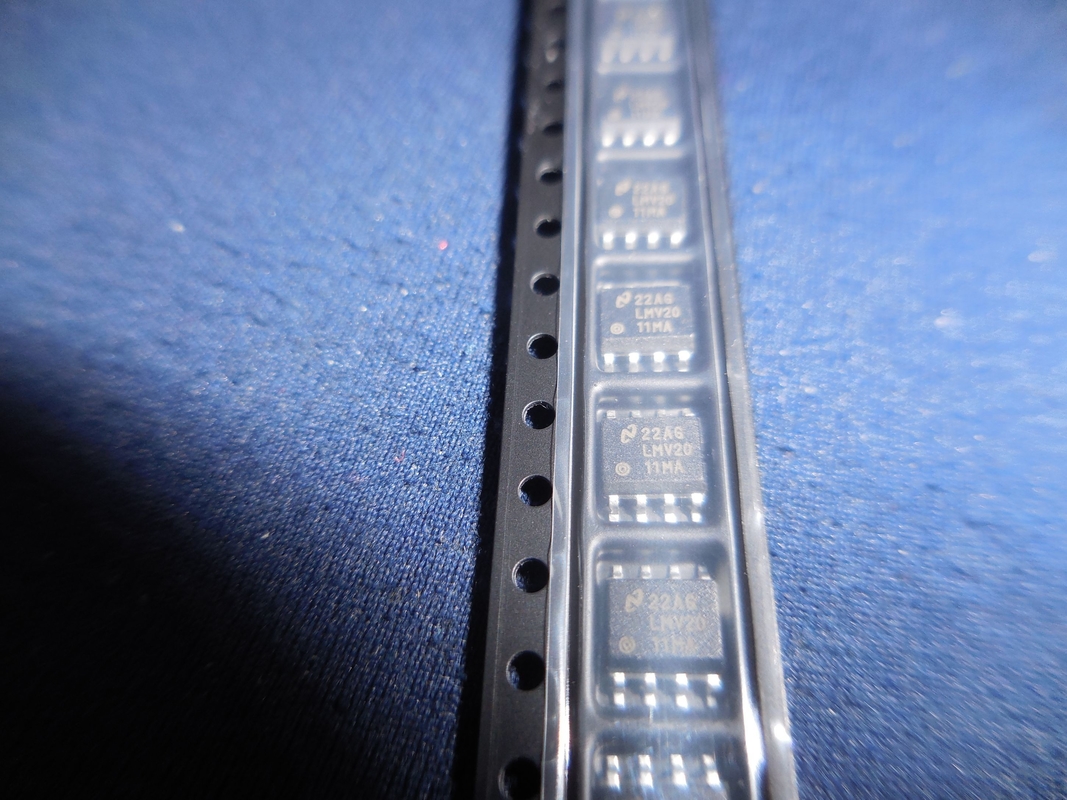

LMV2011MA की पैकेजिंग SOIC8 है, जो छोटे सर्किट बोर्डों पर अनुप्रयोगों के लिए बहुत उपयुक्त है।
| यूरोपीय संघ RoHS | सम्मत नहीं है |
| ईसीसीएन (यूएस) | EAR99 |
| भाग की स्थिति | अप्रचलित |
| एसवीएचसी | हाँ |
| SVHC सीमा से अधिक है | हाँ |
| ऑटोमोटिव | नहीं |
| पीपीएपी | नहीं |
| प्रकार | प्रेसिजन एम्पलीफायर |
| निर्माता प्रकार | प्रेसिजन एम्पलीफायर |
| प्रति चिप चैनलों की संख्या | 1 |
| रेल से रेल | रेल से रेल आउटपुट |
| अधिकतम इनपुट ऑफसेट वोल्टेज (एमवी) | 0.025@5वी |
| न्यूनतम एकल आपूर्ति वोल्टेज (वी) | 2.7 |
| अधिकतम एकल आपूर्ति वोल्टेज (वी) | 5.25 |
| अधिकतम इनपुट ऑफ़सेट करंट (uA) | 0.000006(टाइप)@5वी |
| विशिष्ट इनपुट पूर्वाग्रह वर्तमान (यूए) | 0.000003@5वी |
| अधिकतम आपूर्ति वर्तमान (एमए) | 1.2 @ 5 वी |
| विशिष्ट आउटपुट करंट (mA) | 8@5वी |
| बिजली आपूर्ति प्रकार | अकेला |
| विशिष्ट स्लीव रेट (V/us) | 4 @ 5 वी |
| विशिष्ट इनपुट शोर वोल्टेज घनत्व (nV/rtHz) | 35 @ 5 वी |
| विशिष्ट वोल्टेज लाभ (डीबी) | 132 |
| विशिष्ट गैर-परिवर्तनशील इनपुट वर्तमान शोर घनत्व (pA/rtHz) | 0.15@5वी |
| न्यूनतम पीएसआरआर (डीबी) | 120 (टाइप) |
| न्यूनतम सीएमआरआर (डीबी) | 130 (टाइप) |
| न्यूनतम सीएमआरआर रेंज (डीबी) | >=115 |
| विशिष्ट लाभ बैंडविड्थ उत्पाद (मेगाहर्ट्ज) | 3 |
| विशिष्ट निपटान समय (एनएस) | 100000 |
| समर्थन बंद करें | नहीं |
| न्यूनतम ऑपरेटिंग तापमान (डिग्री सेल्सियस) | 0 |
| अधिकतम ऑपरेटिंग तापमान (डिग्री सेल्सियस) | 70 |
| प्रदायक तापमान ग्रेड | व्यावसायिक |
| पैकेजिंग | रेल |
| बढ़ते | माउंट सतह |
| पैकेज की ऊंचाई | 1.5 (अधिकतम) |
| पैकेज की चौड़ाई | 3.98 (अधिकतम) |
| पैकेज की लंबाई | 5 (अधिकतम) |
| पीसीबी बदल गया | 8 |
| मानक पैकेज का नाम | इसलिए |
| प्रदायक पैकेज | SOIC |
| पिन काउंट | 8 |
| लीड आकार | गुल दक्षिणपंथी |
