उत्पत्ति के प्लेस:
मूल
ब्रांड नाम:
TI
मॉडल संख्या:

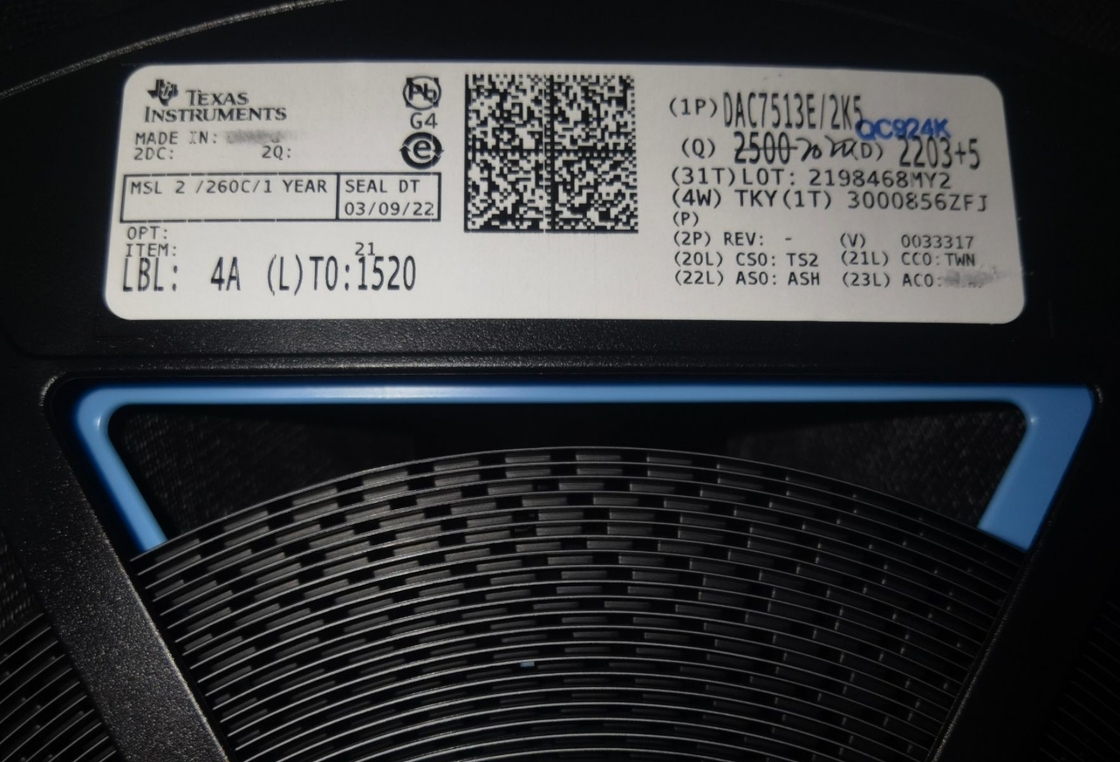

डीएसी7513ई
संपर्क करें
आवेदन पत्र:
DAC7513E औद्योगिक नियंत्रण, उपकरण, स्वचालन नियंत्रण और अन्य क्षेत्रों में व्यापक रूप से उपयोग किया जाने वाला 12 बिट सटीक डिजिटल से एनालॉग कनवर्टर (DAC) है।यह डिजिटल सिग्नल को एनालॉग सिग्नल में परिवर्तित कर सकता है और उन्हें डिजिटल और एनालॉग सिग्नल के बीच रूपांतरण प्राप्त करने के लिए बाहरी सर्किट या उपकरणों में आउटपुट कर सकता है।
निष्कर्ष:
DAC7513E में उच्च रिज़ॉल्यूशन, उच्च गति, कम बिजली की खपत और कम शोर के फायदे हैं, और उच्च मांग वाले अनुप्रयोगों के लिए उपयुक्त सटीक और स्थिर एनालॉग आउटपुट सिग्नल प्रदान कर सकते हैं।साथ ही, इसमें एसपीआई इंटरफ़ेस, पावर रेगुलेटर और आंतरिक संदर्भ वोल्टेज जैसे कार्य भी हैं, जो इसे उपयोगकर्ताओं के उपयोग के लिए सुविधाजनक बनाते हैं।
पैरामीटर्स:
संकल्प: 12 बिट्स
बिजली की आपूर्ति वोल्टेज: 2.7V-5.5V
आउटपुट वोल्टेज रेंज: 0V-5V
आउटपुट प्रतिबाधा: 0.5 Ω (सामान्य मान)
आउटपुट करंट: ± 5mA (ठेठ मान)
कार्य तापमान रेंज: -40 ℃ -+125 ℃
पैकेजिंग फॉर्म: वीएसएसओपी8
| यूरोपीय संघ RoHS | अनुरूप |
| ईसीसीएन (यूएस) | EAR99 |
| भाग की स्थिति | सक्रिय |
| एचटीएस | 8542.39.00.01 |
| ऑटोमोटिव | नहीं |
| पीपीएपी | नहीं |
| कनवर्टर प्रकार | सामान्य उद्देश्य |
| वास्तुकला | रोकनेवाला-स्ट्रिंग |
| संकल्प | 12 बिट |
| रूपांतरण दर | 95केपीएस |
| डीएसी चैनलों की संख्या | 1 |
| प्रति चिप आउटपुट की संख्या | 1 |
| अधिकतम निपटान समय (हमें) | 10 |
| डिजिटल इंटरफ़ेस प्रकार | सीरियल (3-वायर, एसपीआई, क्यूएसपीआई, माइक्रोवायर) |
| उत्पादन का प्रकार | वोल्टेज |
| आउटपुट पोलारिटी | एकध्रुवीय |
| वोल्टेज संदर्भ | बाहरी |
| न्यूनतम एकल आपूर्ति वोल्टेज (वी) | 2.7 |
| बिजली आपूर्ति प्रकार | अकेला |
| इंटीग्रल नॉनलाइनरिटी एरर | ± 8LSB |
| पूर्ण स्केल त्रुटि | -1.25% एफएसआर |
| न्यूनतम ऑपरेटिंग तापमान (डिग्री सेल्सियस) | -40 |
| अधिकतम ऑपरेटिंग तापमान (डिग्री सेल्सियस) | 105 |
| पैकेजिंग | टेप और रील |
| बढ़ते | माउंट सतह |
| पैकेज की ऊंचाई | 0.95 (अधिकतम) |
| पैकेज की चौड़ाई | 3.1 (अधिकतम) |
| पैकेज की लंबाई | 3.1 (अधिकतम) |
| पीसीबी बदल गया | 8 |
| मानक पैकेज का नाम | शराबी |
| प्रदायक पैकेज | वीएसएसओपी |
| पिन काउंट | 8 |
| लीड आकार | गुल दक्षिणपंथी |
