उत्पत्ति के प्लेस:
मूल
ब्रांड नाम:
TI
मॉडल संख्या:

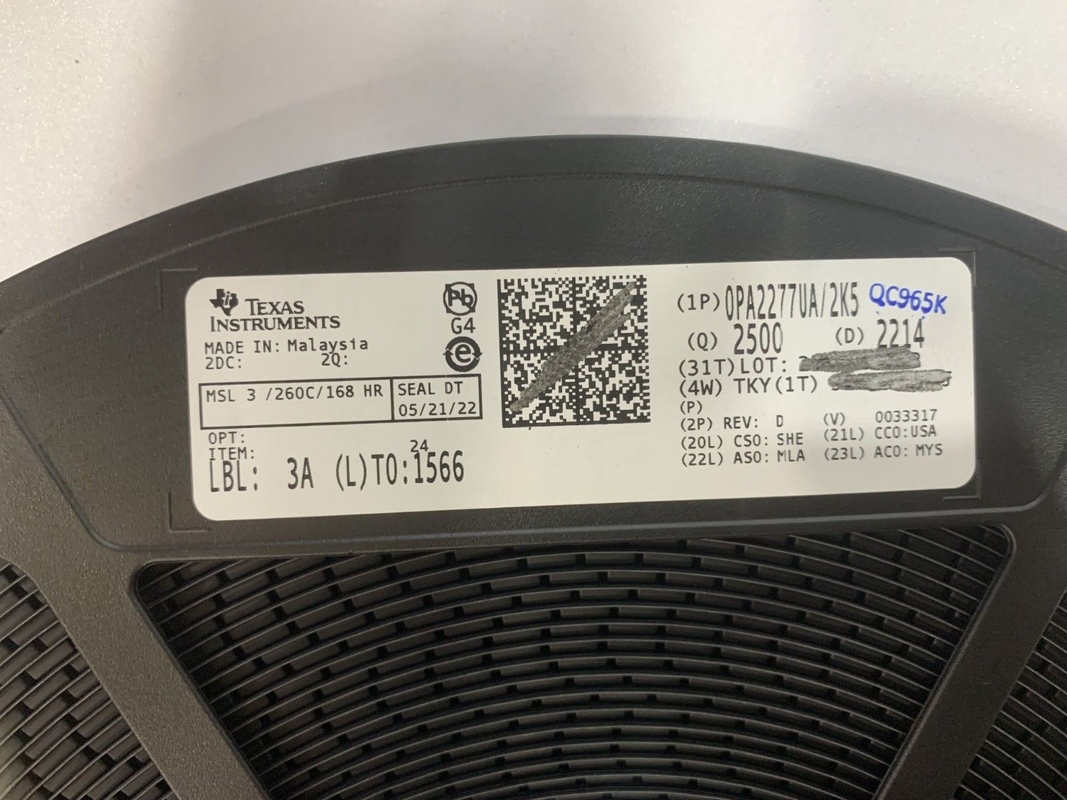

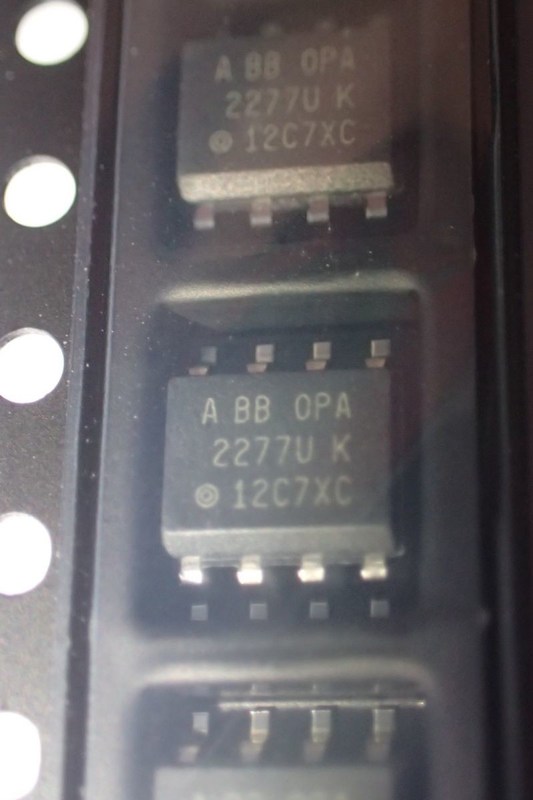

OPA2277UA
संपर्क करें
इस सामान्य प्रयोजन के एम्पलीफायर OPA2277UA OP amp का कॉन्फ़िगरेशन इसे प्रतिरोधों, कैपेसिटर और इंडक्टर्स जैसे बाहरी घटकों के साथ विभिन्न व्यवहारों और विशेषताओं को लेने की अनुमति देता है।इसका ठेठ दोहरी आपूर्ति वोल्टेज ±3|±5|±9|±12|±15 वी है, न्यूनतम ±2 वी और अधिकतम ±18 वी। इस ऑप एम्प में न्यूनतम ऑपरेटिंग तापमान -40 डिग्री सेल्सियस है और अधिकतम 85 डिग्री सेल्सियस।इसमें प्रति चिप 2 चैनल हैं।इस डिवाइस को बाइपोलर तकनीक से बनाया गया है।यह डिवाइस दोहरी बिजली आपूर्ति का उपयोग करता है।
| यूरोपीय संघ RoHS | अनुरूप |
| ईसीसीएन (यूएस) | EAR99 |
| भाग की स्थिति | सक्रिय |
| एचटीएस | 8542.33.00.01 |
| ऑटोमोटिव | नहीं |
| पीपीएपी | नहीं |
| प्रकार | कम ऑफसेट वोल्टेज एम्पलीफायर |
| निर्माता प्रकार | कम ऑफसेट वोल्टेज एम्पलीफायर |
| प्रति चिप चैनलों की संख्या | 2 |
| अधिकतम इनपुट ऑफसेट वोल्टेज (एमवी) | 0.05 @ ± 15 वी |
| न्यूनतम एकल आपूर्ति वोल्टेज (वी) | 4 |
| अधिकतम एकल आपूर्ति वोल्टेज (वी) | 36 |
| न्यूनतम दोहरी आपूर्ति वोल्टेज (वी) | ± 2 |
| विशिष्ट दोहरी आपूर्ति वोल्टेज (वी) | ± 15 |
| अधिकतम दोहरी आपूर्ति वोल्टेज (वी) | ±18 |
| अधिकतम इनपुट ऑफ़सेट करंट (uA) | 0.0028 @ ± 15 वी |
| अधिकतम इनपुट बायस करंट (uA) | 0.0028 @ ± 15 वी |
| अधिकतम मौन धारा (mA) | 1.65 @ ± 15 वी |
| बिजली आपूर्ति प्रकार | एकल|दोहरी |
| विशिष्ट स्लीव रेट (V/us) | 0.8 @ ± 15 वी |
| विशिष्ट इनपुट शोर वोल्टेज घनत्व (nV/rtHz) | 12 @ ± 15 वी |
| विशिष्ट वोल्टेज लाभ (डीबी) | 140 |
| विशिष्ट गैर-परिवर्तनशील इनपुट वर्तमान शोर घनत्व (pA/rtHz) | 0.2 @ ± 15 वी |
| न्यूनतम सीएमआरआर (डीबी) | 115 |
| न्यूनतम सीएमआरआर रेंज (डीबी) | >=115 |
| विशिष्ट लाभ बैंडविड्थ उत्पाद (मेगाहर्ट्ज) | 1 |
| विशिष्ट निपटान समय (एनएस) | 16000 |
| समर्थन बंद करें | नहीं |
| न्यूनतम ऑपरेटिंग तापमान (डिग्री सेल्सियस) | -40 |
| अधिकतम ऑपरेटिंग तापमान (डिग्री सेल्सियस) | 85 |
| पैकेजिंग | नली |
| बढ़ते | माउंट सतह |
| पैकेज की ऊंचाई | 1.5 (अधिकतम) |
| पैकेज की चौड़ाई | 3.98 (अधिकतम) |
| पैकेज की लंबाई | 5 (अधिकतम) |
| पीसीबी बदल गया | 8 |
| मानक पैकेज का नाम | इसलिए |
| प्रदायक पैकेज | SOIC |
| पिन काउंट | 8 |
| लीड आकार | गुल दक्षिणपंथी |
